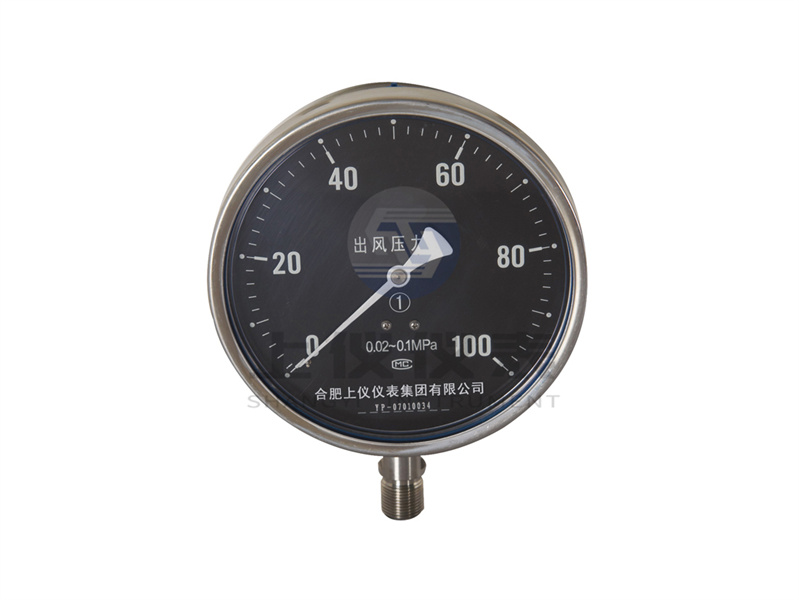

YC船用压力表

船用压力表YC-50/60/75/100/150

船用压力真空表YZC-50/60/75/100/150

船用真空表YC-50/60/75/100/150

    船用压力表适用于在船舶及相关设备上，测量不爆炸、不结晶、不凝固，对铜（合金）及锡铅焊料无腐蚀作用的液体、气体等流体介质的正压、负压或正负压。船用压力表按测量范围可分为：船用压力表、船用压力真空表和船用真空表。度盘主刻度及指针前端涂有**性发光剂。

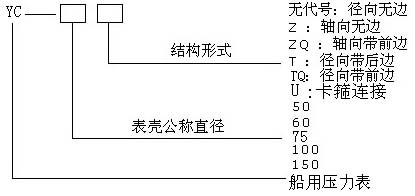

船用压力表型号命名：

使用工作温度：-40℃~70℃；
使用工作环境振动频率不大于25Hz，振幅不大于1mm;
船用压力表执行标准：JB/T5527-2005;

船用压力表技术参数：

型号	结构形式	精度等级%	量程系列   MPa
YC-50 YC-50T YC-50TQ YC-50Z YC-50ZQ YC-50U	径向无边 径向带后边 径向带前边 轴向无边 轴向带前边 卡箍安装	±2.5	-0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25; 0～0.4;0～0.6;0～1.0;0～1.60～2.5; 0～4.0;0～6.0;0～10;0～16 ；0～25; 0～40;0～60;0～100
YC-60 YC-60T YC-60TQ YC-60Z YC-60ZQ YC-60U	径向无边 径向带后边 径向带前边 轴向无边 轴向带前边 卡箍安装
YC-75 YC-75T YC-75Z YC-75ZQ YC-75U	径向无边 径向带后边 轴向无边 轴向带前边 卡箍安装
YC-100 YC-100T YC-100TQ YC-100Z YC-100ZQ YC-100U	径向无边 径向带后边 径向带前边 轴向无边 轴向带前边 卡箍安装	±1.6
YC-150 YC-150T YC-150TQ YC-150Z YC-150ZQ YC-150U	径向无边 径向带后边 径向带前边 轴向无边 轴向带前边 卡箍安装
注：轴向可按要求带方形前边

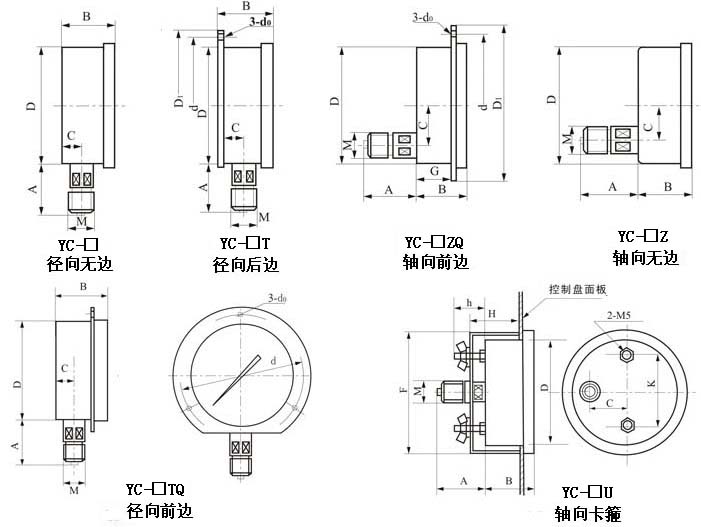

船用压力表外形尺寸：

型号	外形尺寸 mm
	A	B	C	D	d	D1	d0	G	M
YC-50	29	24	9	50	/	/	/	/	G1/4
YC-50T	29	24	9		60	68	3.4	/
YC-50TQ	29	28	11		60	68	3.4	/
YC-50Z	29	24	0		/	/	/	/
YC-50ZQ	29	24	0		60	68	3.4	16
YC-60	31	32	14	60	/	/	/	/	14X1.5
YC-60TQ	31	32	14		75	85	3.4	/
YC-60T	31	32	15		75	85	3.4	/
YC-60Z	30	32	0		/	/	/	/
YC-60ZQ	30	32	0		75	85	3.4	19
YC-75	24	30	12	75	/	/	/	/	G3/8
YC-75T	24	30	12		90	102	5.5	/
YC-75Z	24	30	10		/	/	/	/
YC-75ZQ	24	30	10		90	102	5.5	15
YC-100	44	45	18	100	/	/	/	/	20X1.5
YC-100TQ	44	45	18		118	118	5.5	/
YC-100T	44	46	19		118	118	5.5	/
YC-100Z	43	45	34		/	/	/	/
YC-100ZQ	43	45	34		118	118	5.5	25
YC-150	50	47	19	149	/	/	/	/	20X1.5
YC-150TQ	50	47	19		165	182	5.5	/
YC-150T	50	48	20		165	182	5.5	/
YC-150Z	51	47	55		/	/	/	/
YC-150ZQ	51	47	55		165	182	5.5	25
	A	B	C	D	K	F	H	h	M
YC-50U	29	24	0	50	35	55	32	20	G1/4
YC-60U	30	32	0	60	46	67	36	20	14X1.5
YC-75U	24	30	10	75	62	82	35	25	G3/8
YC-100U	43	45	34	100	69	109	44	38	20X1.5
YC-150U	51	47	55	150	107	160	45	40	20X1.5
注：连接螺纹可按要求订货

使用与订货须知：
  工作环境应无腐蚀性气体。
  订货请说明名称、型号及测量范围。

说明：

1.船用压力表结构形式（安装方式）有六种，可以满足不同的安装要求：

1）径向无边船用压力表YC-40/50/60/75/100/150；

2）轴向无边船用压力表YC-40Z/50Z/60Z/75Z/100Z/150Z；

3）轴向前边船用压力表YC-40ZQ/50ZQ/60ZQ/75ZQ/100ZQ/150ZQ；

4）径向后边船用压力表YC-40T/50T/60T/75T/100T/150T；

5）径向前边船用压力表YC-40TQ/50TQ/60TQ/75TQ/100TQ/150TQ；

6）卡箍（卡子）船用压力表YC-40U/50U/60U/75U/100U/150U；
